XBD-W型泵聯系接方式
XBD-W型臥式管道消防泵占地面積小，運轉可靠，效率較高且安裝維修極為方便。

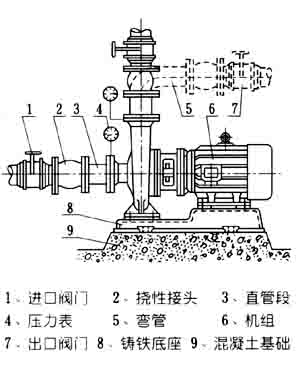

直接聯接
|

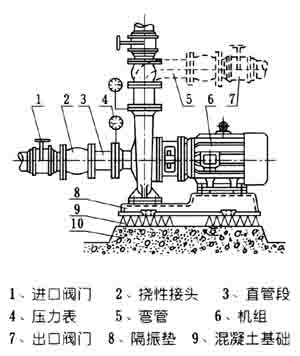

配隔振墊聯接
|

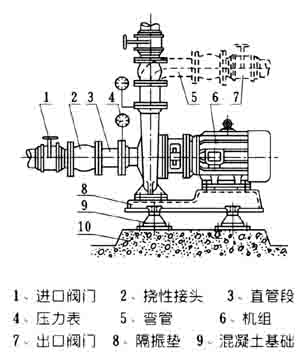

配隔振器聯接
|
 |
 |
 |
XBD-W型泵連接附件

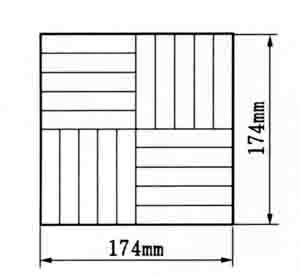

隔振墊
|

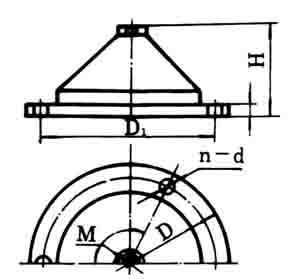

隔振器
|
|
 |
 |
型號
|
M
|
D
|
D1
|
H
|
h
|
n-d
|
JSD-85
|
14
|
φ200
|
φ170
|
75
|
9
|
4-φ12
|
JSD-120
|
14
|
φ200
|
φ170
|
75
|
9
|
4-φ12
|
JSD-150
|
16
|
φ200
|
φ170
|
85
|
9
|
4-φ14
|
JSD-210
|
16
|
φ200
|
φ170
|
85
|
9
|
4-φ14
|
JSD-330
|
18
|
φ200
|
φ170
|
95
|
9
|
4-φ16
|
JSD-530
|
18
|
φ200
|
φ170
|
95
|
9
|
4-φ16
|
|
XBD-W型泵基礎圖尺寸表

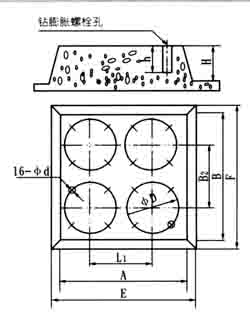

柔性聯接基礎尺寸 |

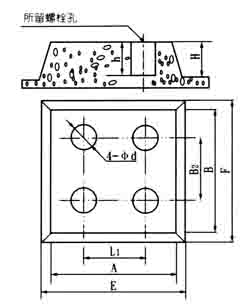

硬性聯接基礎圖
|
|
 |
 |
序
|
聯接尺寸
|
|
號
|
L1×B2
|
A×B
|
E×F
|
H
|
φd
|
h
|
D
|
φd1
|
h1
|
1
|
320×350
|
800×750
|
850×800
|
200
|
據
|
60
|
同
|
60
|
200
|
2
|
315×420
|
900×800
|
950×850
|
200
|
隔
|
60
|
隔
|
60
|
200
|
3
|
380×490
|
1000×850
|
1100×950
|
250
|
振
|
60
|
80
|
250
|
4
|
540×550
|
1100×900
|
1200×1100
|
250
|
器
|
60
|
振
|
80
|
250
|
5
|
535×600
|
1100×950
|
1200×1050
|
300
|
孔
|
60
|
器
|
80
|
300
|
6
|
600×600
|
1150×1000
|
1250×1100
|
300
|
φd
|
60
|
尺
|
80
|
300
|
7
|
600×670
|
1200×1050
|
1300×1150
|
300
|
選
|
60
|
寸
|
80
|
300
|
8
|
650×670
|
1150×1050
|
1250×1150
|
300
|
取
|
60
|
D1
|
80
|
300
|
9
|
670×670
|
1250×1050
|
1350×1150
|
300
|
60
|
80
|
350
|
|
